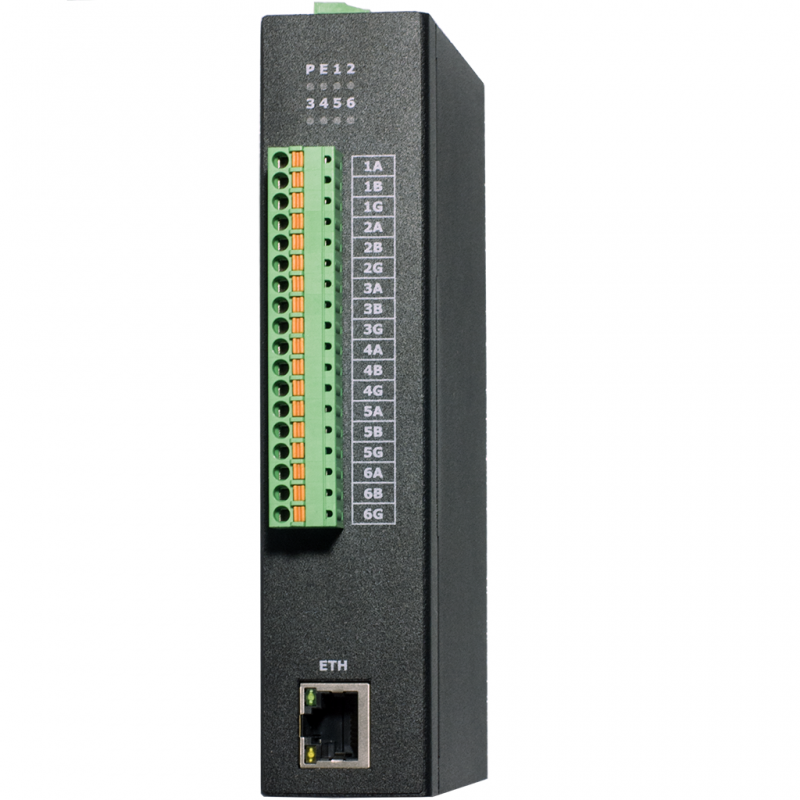

GY-G6A

产品名称ModBus智能网关
产品型号GY-G6A
产品描述6路串口采集(RS485 x 6)
Category:

简介

Modbus协议在工业中得到广泛的应用,而随着工业4.0的发展趋势,越来越多的支持Modbus协议的仪器仪表要求联网监控,传统的Modbus网关仅仅是把原来支持Modbus RTU设备适配成支持Modbus TCP,而我们的Modbus智能网关相比传统Modbus网关,增加了智能化的元素,并且在稳定性和可靠性方面做了很大的改进

产品特性

  • 更高的采集速度。在采集多个Modbus从站数据时比传统Modbus网关采集速度快很多,传统的Modbus网关只是Modbus RTU与Modbus TCP的协议转换,本身并不处理数据,而我们的智能网关是自动采集数据并缓存到本地。因此,如果主站要采集100台从站数据,原本要100次读命令,而通过Modbus智能网关,最优的情况是只需要一次读命令就可以。
  • 更高的可靠性。与多TCP上位机主站同时通信时,由于数据在本地内存缓存,不需要排队,因此极大提高可靠性。与下位机通讯时,采用重试机制,并且超过重试次数依旧轮询掉线下位机。
  • 编程更简单。通过PLC或组态软件采集数十个设备的数据,编程过程比较繁琐。而通过智能网关,编程过程变得简单很多,只需要通过浏览器编辑采集采集数据,甚至可以通过Excel编辑采集列表。
  • 支持上位机读和写。除了读操作,支持上位机透过网关对Modbus 下位机写操作(支持写单个Coil或Register,写多个Coil或Register)
  • 支持多RS-485主站。传统Modbus网关是不能支持485总线上多个主站的,原因是多主站会产生数据冲突。而使用Modbus智能网关就不存在这个问题。多主站是直接与智能网关通讯,读写智能网关缓冲中的数据。
  • 支持多台Modbus上位机主站数据共享。Modbus 主站可把数据放在智能网关内,其它的Modbus主站可以通过串口或者网络来读取数据。
  • 实现多从站通讯。传统Modbus网络从站之间时无法通讯的,而智能网关通过把A从站的数据搬运到B从站,实现A B两个从站通讯。

规格参数

GY-G2AGY-G300GY-G600GY-G6A
以太网端口数量:1
速率:10/100 Mbps,自适应MDI/MDIX
电磁隔离保护:内建1.5 KV
接口:8针RJ45
串口串口数量:2366
电磁隔离保护:采用优于光耦隔离的芯片级隔离方案,隔离电压2.5KV
串口类型:RS-232 + RS-485RS-232/RS-485二选一RS-232 x 3
RS-485 x 3
RS-485 x 6
接口:RS-485: 5.08 mm间距绿色端子
RS-232:DB9针式
RS-485: 3.81mm间距绿色端子
RS-232:DB9针式
RS-485: 3.81mm间距绿色端子
RS-232:DB9针式
RS-485 x 6: 3.81mm间距绿色端子
串口信号:RS-232: RX,TX, GND, RTS, CTS
RS-485: A(+), B(-), GND
RS-485: A(+),B(-),GND
串口通信波特率:1200 ~ 912600 bps
数据位:7,8
停止位:0.5,1, 1.5, 2
校验位:None,Even,Odd
Modbus特性主站采集能力:支持采集 Modbus RTU/TCP 从站
支持上位机写操作
每一路 RS-485 建议挂载不超过32 个从站(芯片可支持256个)
最多可采集 490 条从站纪录
每个串口可配置成主站或者从站
本地从站:支持PLC/HMI/SCADA 等上位机主站通过 串口或者Modbus TCP 读取网关数据
每一个 Modbus TCP 服务最多支持 8 个 TCP 主站连接访问
最多可创建 16 个本地从站
软件配置方式:无需上位机软件,WEB浏览器访问设备配置
支持配置备份和恢复
支持Excel编辑采集列表
机械特性外壳:铁(厚度1.5mm)铝合金铝合金铁(厚度1.5mm)
重量:195 g
尺寸:无挂耳:92 x 63 x 23mm
有挂耳:92 x 83 x 23 mm
无挂耳:134 x 85 x 25mm
有挂耳:156 x 85 x 25 mm
无挂耳:134 x 85 x 25mm
有挂耳:156 x 85 x 25 mm
无卡扣:160 x 95 x 33mm
工作环境工作温度:-40 ~ 75 °C
存储温度:-40 ~ 85 °C
工作湿度:5 ~ 95% (无凝露)
通讯协议ModBus协议:Modbus RTU
Modbus TCP
Modbus RTU Over TCP
电源要求功耗:135 mA @ 12V,69 mA @ 24V
输入电压:7 – 24 VDC
保修保修期:3年
